REPRODUKTORY TESLA - SPECIFIKACE 1935-1980


SPECIFIKACE ČESKOSLOVENSKÝCH REPRODUKTORŮ
TESLA 1935-1980

Stránka bude průběžně aktualizována.

Pokud chcete vidět nejaké dobové reproduktory nebo reprosoustavy, najdete mě na youtube

Roky nebo údaje jsou zjištěné odhadem buď z dobových prospektů nebo přímo z reproduktorů......


....původně se reproduktory nerozdělovaly (basové, středové, výškové, širokopásmové), ale byly spíše jen širokopásmové. V 60.letech 20 století (nejspíše rok 1963) se už rozdělování začalo objevovat. Vznikly výškové reproduktory ARV081, ARV 231 i ART481, později pak i první basové reproduktory ARZ 669,668 a samozřejmě širokopásmové zůstaly.


TESLA NA ČASOVÉ LINII

TESLA 1948 - 1962

TESLA ARO 1963-1980+

TESLA ARE 1963-1980+
T

REPRODUKTORY od roku 1935
(nejspíše spolupráce s Philips, výroba Hloubětín)


TYP / VELIKOST (mm) / PŘÍKON
  • 2377 / PRŮMĚR 134 / 3W
  • 9617 / PRŮMĚR 216 / 6W (jednoduchý)
  • 2397 / PRŮMĚR 134 / 3W (citlivý)
  • 2375 / PRŮMĚR 170 / 3W
  • 9647 / PRŮMĚR 178 / 6W
  • 9619 / PRŮMĚR 216 / 6W
  • 9637 / PRŮMĚR 216 / 6W
  • 9615 / PRŮMĚR 216 / 6W (citlivý)
  • 9603 / PRŮMĚR 216 / 10W (i s rozptylovačem)
  • 9605 / PRŮMĚR 260 / 10W (i s rozptylovačem)

REPRODUKTORY od roku 1948
(výroba Pardubice)

TYP / VELIKOST (mm)

  •  V3 Ca3 - PN632 18 / PRŮMĚR 200
1949-1951




REPRODUKTORY kolem roku 1950
(výroba Hloubětín)

TYP / VELIKOST (mm)
  • PN632 09 / PRŮMĚR 100
  • PN632 05 / PRŮMĚR 130
  • PN632 06 / PRŮMĚR 160
  • PN632 00 - PN632 08 / PRŮMĚR 200
  • PN632 09 / PRŮMĚR 100
  • 2AN 632 40 / 120x160
  • 2AN 632 50 / 150x200





REPRODUKTORY od roku 1957-1962
(výroba Valašské Meziříčí)
TESLA ARO 0xx

ARO 031

  • ROZMĚR (mm) - PRŮMĚR 70
  • IMPEDANCE (ohm) - 10
  • PŘÍKON (W) - 0,07
  • REZONANCE (Hz) - 350
  • FREKVENCE (Hz) - 200-5000
  • CITLIVOST (dB) - ?
  • MAGNETICKÝ SYSTÉM – AlNiCo
  • INFO
TESLA ARO 1xx

ARO 125  (např. v TESLA MINOR 3001B)
*(2AN 632 16)


  • ROZMĚR (mm) - PRŮMĚR 95
  • IMPEDANCE (ohm) - 4
  • PŘÍKON (W) - 0,35
  • REZONANCE (Hz) - 200
  • FREKVENCE (Hz) - 200-10000
  • CITLIVOST (dB) - 88?
  • MAGNETICKÝ SYSTÉM - AlNiCo
  • INFO - *výrobní značení

ARO 130/131
*(2AN 633 11)

  • ROZMĚR (mm) - PRŮMĚR 100
  • IMPEDANCE (ohm) - 4
  • PŘÍKON (W) - 0,35
  • REZONANCE (Hz) - 200
  • FREKVENCE (Hz) - 200-10000
  • CITLIVOST (dB) - 88?
  • MAGNETICKÝ SYSTÉM - AlNiCo
  • INFO - *výrobní značení

TESLA ARO 2xx

ARO 211/221/231
 *(2AN 633 20/ 2AN 635 06/ 2AN 633)

  • ROZMĚR (mm) - PRŮMĚR 100
  • IMPEDANCE (ohm) - 4/200/4
  • PŘÍKON (W) - 0,35
  • REZONANCE (Hz) - 180
  • FREKVENCE (Hz) - 160-10000
  • CITLIVOST (dB) - 88?
  • MAGNETICKÝ SYSTÉM - AlNi /AlNi/ AlNiCo
  • INFO - *výrobní značení
 TESLA ARO 3xx

ARO 311/331
 *(2AN 633 30/ 2AN 633 31)

  • ROZMĚR (mm) - PRŮMĚR 130
  • IMPEDANCE (ohm) - 4
  • PŘÍKON (W) - 0,75
  • REZONANCE (Hz) - 130
  • FREKVENCE (Hz) - 120-10000
  • CITLIVOST (dB) - 90?
  • MAGNETICKÝ SYSTÉM - AlNi / AlNiCo
  • INFO - *výrobní značení

TESLA ARO, ARE 4xx

ARO 411/431
 *(2AN 633 40/ 2AN 633 41)

  • ROZMĚR (mm) - PRŮMĚR 162
  • IMPEDANCE (ohm) - 5
  • PŘÍKON (W) - 1,5
  • REZONANCE (Hz) - 90
  • FREKVENCE (Hz) - 80-10000
  • CITLIVOST (dB) - 92?
  • MAGNETICKÝ SYSTÉM - AlNi / AlNiCo
  • INFO - *výrobní značení
ARE 411
 *(2AN632 40)

  • ROZMĚR (mm) - 160x120
  • IMPEDANCE (ohm) - 5
  • PŘÍKON (W) - 0,75
  • REZONANCE (Hz) - 150
  • FREKVENCE (Hz) - 80-8000
  • CITLIVOST (dB) - 92?
  • MAGNETICKÝ SYSTÉM - AlNi
  • INFO - *výrobní značení

TESLA ARO, ARE 5xx

ARO 511/ 521/ 531/ 533/ 538
*(2AN 633 50/ 2AN 633 51/ 2AN 635 05/ 2AN 633 52/ 2AN 633 53/ 2AN 633 58)

2AN 633 51

  • ROZMĚR (mm) - PRŮMĚR 200
  • IMPEDANCE (ohm) - 5/5/400/5/5/5
  • PŘÍKON (W) - 3
  • REZONANCE (Hz) - 60/60/65/60/60/60
  • FREKVENCE (Hz) - 50-8000
  • CITLIVOST (dB) - 94?
  • MAGNETICKÝ SYSTÉM - AlNi/AlNi/AlNi/AlNiCo/ AlNiCo/ AlNiCo**
  • INFO - *výrobní značení, **bezrozptylové

ARE 511/ 512/ 513/ 531/ 532/ 538/ 551/ 561
*(2AN 632 50/ 2AN 632 53/ 2AN 632 19/ 2AN 632 51/ 2AN 632 52/ 2AN 632 58/ 2AN 644 50/ 2AN 644 53)

  • ROZMĚR (mm) - 200x151
  • IMPEDANCE (ohm) - 5/10/5/5/5/5/5/5
  • PŘÍKON (W) - 1,5/1,5/1,5/1,5/1,5/3/1,5/1,5
  • REZONANCE (Hz) - 80/550/80/80/80/80/80/80
  • FREKVENCE (Hz) - 70-10000/ 500-4500/ 70-10000/ 70-10000/ 75-8000/ 72-10000/ 72-10000/ 70-10000
  • CITLIVOST (dB) - 94?
  • MAGNETICKÝ SYSTÉM - AlNi/AlNi/AlNi/AlNi/AlNi/AlNi/ Ferit/ Ferit
  • INFO - *výrobní značení / ARO512 je uzavřené ( **bezrozptylové/ ***třmenové)

TESLA ARO 6xx

ARO 611/ 631
*(2AN 633 60/ 2AN 633 61)
(FOTO jsou použité se svolením majitele Radka Pečínky)

  • ROZMĚR (mm) - PRŮMĚR 236
  • IMPEDANCE (ohm) - 5
  • PŘÍKON (W) - 6
  • REZONANCE (Hz) - 60
  • FREKVENCE (Hz) - 50-8000
  • CITLIVOST (dB) - 94?
  • MAGNETICKÝ SYSTÉM - AlNi/AlNiCo
  • INFO - *výrobní značení


 TESLA ARO 7xx

ARO 711/ 712/ KC 132
*(2AN633 70 (2AN 633 75)/ 2AN 633 71/ 2AN 633 03)



  • ROZMĚR (mm) - PRŮMĚR 273
  • IMPEDANCE (ohm) - 6
  • PŘÍKON (W) - 8
  • REZONANCE (Hz) - 60
  • FREKVENCE (Hz) - 50-5000
  • CITLIVOST (dB) - 94?
  • MAGNETICKÝ SYSTÉM - AlNi/AlNi
  • INFO - *výrobní značení, dříve jako KC 132

 TESLA ARO 8xx

ARO 814/ 835

  • ROZMĚR (mm) - PRŮMĚR 340
  • IMPEDANCE (ohm) - 6
  • PŘÍKON (max.) (W) - 10 (15)
  • REZONANCE (Hz) - 30-45
  • FREKVENCE (Hz) - 30-4000
  • CITLIVOST (dB) - 94/96
  • MAGNETICKÝ SYSTÉM - AlNi/AlNiCo
  • INFO


ŠIROKOPÁSMOVÉ 1960-1973-1980
(ARO, ARE i ARZ šedé a později modré následně černé provedení)






TESLA ARO, ARE 3xx

ARO 389/388/385//367*


  • ROZMĚR (mm) - PRŮMĚR 100
  • IMPEDANCE (ohm) - 4/8/50//4
  • PŘÍKON (max.) (W) - 1,5 (3)
  • REZONANCE (Hz) - 150-220
  • FREKVENCE (Hz) - 150-15000
  • CITLIVOST (dB) - 86/86/85//88
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)// *Ferit
  • INFO - *Ferit
ARE 389// 367*/ 366*

  • ROZMĚR (mm) - 125x80
  • IMPEDANCE (ohm) - 4/4/8
  • PŘÍKON (max.) (W) - 1,5 (3)
  • REZONANCE (Hz) - 160-270
  • FREKVENCE (Hz) - 160-15000
  • CITLIVOST (dB) - 86//89/88
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)// *Ferit
  • INFO - *Ferit

 TESLA ARO, ARE 4xx

ARO 461/467

  • ROZMĚR (mm) - PRŮMĚR 127
  • IMPEDANCE (ohm) - 8/4
  • PŘÍKON (max.) (W) - 2 (3)
  • REZONANCE (Hz) - 90-140
  • FREKVENCE (Hz) - 90-12000
  • CITLIVOST (dB) - 88
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)
  • INFO

ARE 489/ 485/ 486// 467*/ 466*/ 465*/ 464*


  • ROZMĚR (mm) - 160x100
  • IMPEDANCE (ohm) - 4/8/10//4/8/16/32
  • PŘÍKON (max.) (W) - 2 (3)
  • REZONANCE (Hz) - 110-160
  • FREKVENCE (Hz) - 110-15000
  • CITLIVOST (dB) - 87/86/86//90/89/88/87
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)//*Ferit
  • INFO - *Ferit

TESLA ARO, ARE 5xx

ARO 589/ 588// 567*/ 568*

  • ROZMĚR (mm) - PRŮMĚR 165
  • IMPEDANCE (ohm) - 4/8//4/8
  • PŘÍKON (max.) (W) - 3 (4)
  • REZONANCE (Hz) - 80-120
  • FREKVENCE (Hz) - 80-12000
  • CITLIVOST (dB) - 90/89//93/92
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)//*Ferit
  • INFO - *Ferit
ARE 589/ 588// 567*/ 568*

  • ROZMĚR (mm) - 205x130
  • IMPEDANCE (ohm) - 4/8//4/8
  • PŘÍKON (max.) (W) - 3 (4)
  • REZONANCE (Hz) - 80-120
  • FREKVENCE (Hz) - 80-14000
  • CITLIVOST (dB) - 88/88//91/91
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)//*Ferit
  • INFO - *Ferit Plastik

TESLA ARO, ARE 6xx

ARO 689/ 687// 667*/ 666*/ 685/ **669


  • ROZMĚR (mm) - PRŮMĚR 203
  • IMPEDANCE (ohm) - 4/8//4/8/15/4
  • PŘÍKON (max.) (W) - 5 (6)
  • REZONANCE (Hz) - 60-90
  • FREKVENCE (Hz) - 60-10000
  • CITLIVOST (dB) - 92/91//95/94/90/96?
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)//*Ferit
  • INFO - *Ferit Plastic cover / ** Ferit only
ARE 689/ 667*/ 668*

  • ROZMĚR (mm) - 255x160
  • IMPEDANCE (ohm) - 4/4/8
  • PŘÍKON (max.) (W) - 5 (6)
  • REZONANCE (Hz) - 60-90
  • FREKVENCE (Hz) - 60-10000
  • CITLIVOST (dB) - 90/93/92
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)/*Ferit
  • INFO - *Ferit



TESLA ARO_ARZ 7xx

ARO 711/ ARZ 711




  • ROZMĚR (mm) - PRŮMĚR 270
  • IMPEDANCE (ohm) - 4(6)/4
  • PŘÍKON (max.) (W) - 8 (12)
  • REZONANCE (Hz) - 60-105/ 150?
  • FREKVENCE (Hz) - 60-6000/ 150-8000?
  • CITLIVOST (dB) - 94
  • MAGNETICKÝ SYSTÉM - AlNi
  • INFO

BASOVÉ 1966-1973-1980
(ARO, ARZ a později ARN)

TESLA ARZ 3xx

ARZ 369/ 368

  • ROZMĚR (mm) - PRŮMĚR 100
  • IMPEDANCE (ohm) - 4/8
  • PŘÍKON (W) - 10
  • REZONANCE (Hz) - 60
  • FREKVENCE (Hz) - 50-3500
  • CITLIVOST (dB) - 85
  • MAGNETICKÝ SYSTÉM - Ferit
  • INFO

TESLA ARN 5xx

ARN *565_567/ 568

  • ROZMĚR (mm) - PRŮMĚR 165
  • IMPEDANCE (ohm) - 4/8
  • PŘÍKON (max.) (W) - 10 (15)
  • REZONANCE (Hz) - 28
  • FREKVENCE (Hz) - 28-5000
  • CITLIVOST (dB) - 87
  • MAGNETICKÝ SYSTÉM - Ferit
  • INFO - *Plastic cover

TESLA ARZ_ARN 6xx

ARZ 667/ 669/ 668 \ ARN 664_*665/ 668_*669

  • ROZMĚR (mm) - PRŮMĚR 203
  • IMPEDANCE (ohm) - 30/4/8 \ 4/8
  • PŘÍKON (max.) (W) - 5 (10) \ 10 (20)
  • REZONANCE (Hz) - 20 \ 25
  • FREKVENCE (Hz) - 20-6000 \ 25-3500
  • CITLIVOST (dB) - 87 \ 90
  • MAGNETICKÝ SYSTÉM - Ferit
  • INFO - První ARZ je šedé s látkovým závěsem, *Plastic cover

TESLA ARN 7xx

ARN 730/ 734/ 738

  • ROZMĚR (mm) - PRŮMĚR 270
  • IMPEDANCE (ohm) - 15/4/8
  • PŘÍKON (max.) (W) - 20 (30)
  • REZONANCE (Hz) - 22
  • FREKVENCE (Hz) - 22-2000
  • CITLIVOST (dB) - 90
  • MAGNETICKÝ SYSTÉM - AlNiCo
  • INFO

TESLA ARO 8xx

ARN 814/ 835/ 838

  • ROZMĚR (mm) - PRŮMĚR 340
  • IMPEDANCE (ohm) - 4/4/8
  • PŘÍKON (max.) (W) - 10 (15)
  • REZONANCE (Hz) - 30-45
  • FREKVENCE (Hz) - 30-4000
  • CITLIVOST (dB) - 94/96/96
  • MAGNETICKÝ SYSTÉM - AlNi/ AlNiCo/ AlNiCo
  • INFO - nejspíše pokračuje od 1962 ve verzi 4ohm

TESLA ARN_ARO 9xx

ARN 930// ARO 932/ 942

  • ROZMĚR (mm) - PRŮMĚR 390
  • IMPEDANCE (ohm) - 15// 15/30
  • PŘÍKON (max.) (W) - 25 (50)// 15 (30)/ 15 (30)
  • REZONANCE (Hz) - 18// 30/ 30
  • FREKVENCE (Hz) - 18-1000// 30-4000/ 30-4000
  • CITLIVOST (dB) - 87// 98/98
  • MAGNETICKÝ SYSTÉM - AlNiCo
  • INFO

VÝŠKOVÉ 1960-1980

 TESLA ARV

ARV 081/ 082/ 088
*(2AN635 12/-/-)

  • ROZMĚR (mm) - 75x50
  • IMPEDANCE (ohm) - 5-6/ 16/ 8
  • PŘÍKON (max.) (W) - 2 (3)
  • REZONANCE (Hz)
  • FREKVENCE (Hz) - 1000-16000
  • CITLIVOST (dB) - 90/88/89
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)
  • INFO - modré provedení výkon 5W, *výrobní značení
ARV 160/ 167/ 165

  • ROZMĚR (mm) - 75x50
  • IMPEDANCE (ohm) - 15/ 8/ 5
  • PŘÍKON (max.) (W) - 5 (7)
  • REZONANCE (Hz)
  • FREKVENCE (Hz) - 2500-20000
  • CITLIVOST (dB) - 92/90/92
  • MAGNETICKÝ SYSTÉM - Ferit
  • INFO
ARV 161/ 168

  • ROZMĚR (mm) - PRŮMĚR 90
  • IMPEDANCE (ohm) - 4/ 8
  • PŘÍKON (max.) (W) - 5 (7)
  • REZONANCE (Hz)
  • FREKVENCE (Hz) - 1500-20000
  • CITLIVOST (dB) - 92
  • MAGNETICKÝ SYSTÉM - *Ferit
  • INFO - * i verze fullplastic, halfplastic cover

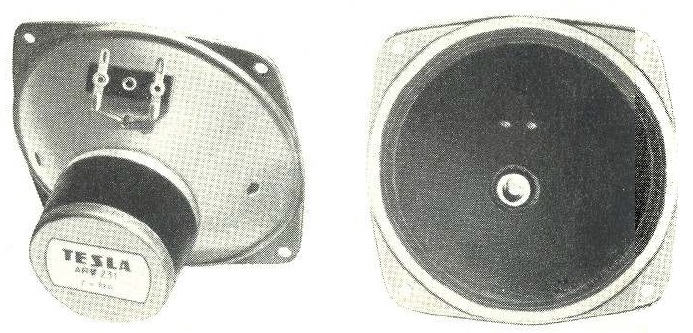

ARV 231/ *261/ *265
**(2AN635 03/-/-)

  • ROZMĚR (mm) - PRŮMĚR 100
  • IMPEDANCE (ohm) - 10/ 4/ 8
  • PŘÍKON (max.) (W) - 1,5 (4)/ 1,5 (4)/ 1,5 (4)
  • REZONANCE (Hz)
  • FREKVENCE (Hz) - 6000-16000
  • CITLIVOST (dB) - 95/ 97/ 96
  • MAGNETICKÝ SYSTÉM - AlNiCo/ *Ferit
  • INFO - * i verze fullplastic, **výrobní značení

TESLA ART

ART 481/ 581/ 582

  • ROZMĚR - T1
  • IMPEDANCE (ohm) - 0,6/ 15/ 8
  • PŘÍKON (max.) (W) - 5 (7)/ 15 (-)/ 15 (-)
  • REZONANCE (Hz)
  • FREKVENCE (Hz) - 3000-17000/ 1500-13000/ 1500-13000
  • CITLIVOST (dB) - 94/ 100/ 100
  • MAGNETICKÝ SYSTÉM - AlNiCo (bezrozptylové)
  • INFO

STŘEDOVÉ
1966-1980

ARO 664

  • ROZMĚR (mm) - PRŮMĚR 203
  • IMPEDANCE (ohm) - 15
  • PŘÍKON (max.) (W) - 5 (10)
  • REZONANCE (Hz) - 60-95
  • FREKVENCE (Hz) - 100-6000
  • CITLIVOST (dB) - 90
  • MAGNETICKÝ SYSTÉM - Ferit
  • INFO
ARX 364/ 368

  • ROZMĚR (mm) - PRŮMĚR 100
  • IMPEDANCE (ohm) - 4/8
  • PŘÍKON (max.) (W) - 5 (-)
  • REZONANCE (Hz) - 100
  • FREKVENCE (Hz) - 100-15000
  • CITLIVOST (dB) - 86
  • MAGNETICKÝ SYSTÉM - Ferit
  • INFO - výroba 70. i 80.léta, snad až do roku 1990, světlejší a tmavší modrá
ARZ 4604/ 4608

  • ROZMĚR (mm) - PRŮMĚR 125
  • IMPEDANCE (ohm) - 4/8
  • PŘÍKON (max.) (W) - 20 (-)
  • REZONANCE (Hz) - 235
  • FREKVENCE (Hz) - 500-4000
  • CITLIVOST (dB) - 89
  • MAGNETICKÝ SYSTÉM - Ferit
  • INFO - výroba 70. i 80.léta - modré a pak černé provedení koše


Vystavil

5 komentářů:

  1. bobo3722. února 2025 v 2:09

    Několik doplňujicich info:
    Výškové reproduktory TESLA se začali vyrabět již začatkem 50 let třeba 2AN 633 20,
    použivali se v lepšich radiich např, TESLA CHORÁL atd.
    Nevim jak sem vložit obrazek pak bys měl i foto.
    A ještě dřive se tu v licenci Telefunken vyráběli vyšková repra a to dokonce ještě s buzením která byla použita v radiich BIGBEN SALON a BIGBEN LUXUS.To bylo někdy kolem roku 1936/37.
    Stači si pročist starou radio literaturu je tam toho vic

    OdpovědětVymazat
  2. Časta26. května 2025 v 17:13

    Pane Bobo,
    svým způsobem máte pravdu. Problém je v dělení na malá širokopásma a skutečné výškáče... Jeden takový předválečný Telefunken co popisujete, již ale s permanentním magnetem, mám, a výšky opravdu hraje, nicméně bych tipoval tak do 13 kHz, což je na tu dobu nepochybně paráda. Z dnešního pohledu však, ale i z pohledu konce 60. let, kdy už se začaly objevovat kaloty nemající problém dostat se přes 20 kHz je z tohoto "výškáče třicátých let" jen malé širokopásmo poněkud vynikající ve výškách nad ostatními širokopásmy... No a s 2an 633 20, 2an 633 11, 2 an633 04 a podobnými je to stejné. Ani Tesla je jako výškové nikdy neoznačovala, respektive je na výškové nepřeznačila, když už začala v 60tých letech být ta hranice daná. Raději přišli se skutečnými výškáči značenými ARV (V=vysokotónové) A jen taková poslední vítka: 2an 633 20 se rozhodně nezačal vyrábět začátkem 50. let, spíše tak v polovině.
    (S tím 2an 633 04 si nejsem zcela jistý zda-li si jej nepletu s jiným, tak brát s rezervou. Zbytek je čistá pravda...;))

    OdpovědětVymazat
    Odpovědi
    1. bobo3730. září 2026 v 13:32

      Doporučuji VÁM přečist si tyto stránky::
      https://tesla-archiv.estranky.sk/clanky/clanky/vysokotonove-reproduktory-tesla/
      tam je jasně napsané že se reproduktory 2AN přeznačoaly na ARV..
      Třeba např,......ARV 231 (2AN 635 03) alebo ARV 081 (2AN 635 12).
      Takže TESLA skutečně začala vyrábět vejškáče pod označenim 2AN a až potom ARV..

      Vymazat
  3. Petr, OK1RP30. září 2026 v 3:41

    Dobry den, hledam blizsi informace k 2 AN 632 16. Diky za pripadnou pomoc...

    OdpovědětVymazat
    Odpovědi
    1. Specialista (Haaski)30. září 2026 v 6:10

      @Petr, OK1RP Dobrý den. Díky za dotaz. Již je doplněno v seznamu. Dohledal jsem, že je použit v radiu TESLA MINOR 3001B.

      Vymazat

Přihlásit se k odběru: Komentáře k příspěvku (Atom)
